تعمیر پروتکت (Protect) و سوختگی آمپلی‌فایر سینمای خانگی سونی و پاناسونیک – رفع ارور Protect و F61

تعمیر پروتکت سینمای خانگی یکی از چالش‌های فنی رایج برای دارندگان سیستم‌های صوتی سونی (Sony) و پاناسونیک (Panasonic) است. رفتن دستگاه به حالت محافظتی (Protection Mode)—که با خاموش شدن ناگهانی پس از روشن شدن یا نمایش ارورهای خاص همراه است—معمولاً به دلیل نوسانات برق، اتصال کوتاه بلندگوها یا آسیب به مدار آمپلی‌فایر رخ می‌دهد. از آنجا که مدارات خروجی صدا بسیار حساس هستند، عیب‌یابی به موقع در مرکز تخصصی تعمیر سیستم‌های صوتی و سینمای خانگی مانع از سرایت آسیب و سوختگی کامل آی‌سی‌های گران‌قیمت برد اصلی می‌شود.

۱. حالت پروتکت (Protection Mode) چیست و چرا فعال می‌شود؟

• «حالت پروتکت در واقع مکانیزم دفاعی فعالی است که در مدارهای محافظ آمپلی‌فایر (Protection Circuits) برای جلوگیری از انتقال ولتاژ مستقیم (DC) به سیم‌پیچ بلندگو تعبیه شده است.»

زمانی که میکروکنترلر دستگاه هرگونه ولتاژ غیرعادی، بار اضافه، اتصال کوتاه یا افزایش حرارت بیش از حد را در خروجی‌ها شناسایی کند، فوراً جریان برق خروجی به بلندگوها و بخش آمپلی‌فایر را قطع می‌کند تا از آسیب دیدن سایر قطعات یا آتش‌سوزی جلوگیری شود. در چنین شرایطی، عملیات تعمیر برد صدا سینمای خانگی توسط تکنسین متخصص، تنها راه بازگرداندن دستگاه به حالت عادی است.

خطاهای رایج پروتکت در سینمای خانگی سونی (Sony)

سیستم‌های صوتی و سینمای خانگی سونی به دلیل برخورداری از مدارات محافظتی فوق‌العاده حساس، در صورت بروز کوچک‌ترین نوسان، اتصالی یا نقص در بخش آمپلی‌فایر، بلافاصله وارد وضعیت پروتکشن (Protection Mode) می‌شوند. شناسایی دقیق نوع خطا، نخستین و حیاتی‌ترین گام در پروسه عیب‌یابی و تعمیرات است.

رایج‌ترین کدهای خطایی که کاربران با آن مواجه می‌شوند عبارتند از:

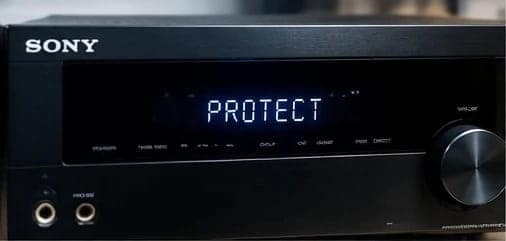

• ارور PUSH POWER PROTECT سونی: این هشدار امنیتی زمانی روی نمایشگر ظاهر می‌شود که برد اصلی وجود یک خطر جدی در مدار خروجی را شناسایی کند. در این وضعیت، برای پیشگیری از آسیب به بلندگوها و برد پاور، باید سریعاً دستگاه را از برق بکشید. علت اصلی بروز این خطا، نشت ولتاژ DC به ترمینال بلندگوها، اتصال کوتاه در سیم‌کشی یا سوختگی آی‌سی آمپلی‌فایر (سری STK) است.
• کدهای خطای عددی (PROTECTOR 04 / 11 / 22): سونی برای تسهیل عیب‌یابی تکنسین‌ها از کدهای خطای عددی استفاده می‌کند. به عنوان مثال، کدهای خانواده ۰۴ تا ۲۲ غالباً نشان‌دهنده نقص در سیستم خنک‌کننده (مانند از کار افتادن فن)، نوسان و اختلال در مدار تغذیه (پاور) و یا آسیب به مدارات چاپی و آی‌سی‌های خروجی هستند.

نکته فنی: معماری حفاظتی در مدارات تغذیه و برد اصلی محصولات سونی شباهت‌های ساختاری زیادی با یکدیگر دارند؛ درست مشابه روندی که در عیب‌یابی و تعمیر برد اصلی تلویزیون سونی انجام می‌شود، در سینمای خانگی نیز مواجهه با خطای پروتکت نشان‌دهنده اختلال سخت‌افزاری فعال است. فشردن مکرر کلید پاور بدون رفع ریشه‌ای ایراد، می‌تواند خسارت را گسترش داده و منجر به سوختن کامل آی‌سی‌های گران‌قیمت آمپلی‌فایر (مانند سری‌های STK) شود.

نکته فنی: در عملیات تعمیر پروتکت سینمای خانگی سونی، مواجهه با این کدها به این معناست که برد اصلی دستگاه موفق به شناسایی یک اختلال سخت‌افزاری شده است و تلاش مجدد برای روشن کردن دستگاه بدون رفع ایراد، می‌تواند باعث سوختن کامل آی‌سی‌های آمپلی‌فایر (IC STK) شود.

خطاهای رایج پروتکت در برند پاناسونیک (Panasonic)

برند پاناسونیک از سیستم کدگذاری عددی (F-Codes) برای نمایش خطاها استفاده می‌کند که به تکنسین‌ها کمک می‌کند مستقیماً به سراغ بخش معیوب بروند. پروسه تعمیر پروتکت سینمای خانگی پاناسونیک تا حد زیادی وابسته به تفسیر صحیح همین کدهای خطا است.

مهم‌ترین خطاهایی که منجر به فعال شدن حالت پروتکت در پاناسونیک می‌شود عبارتند از:

• خطای F61: مشهورترین و رایج‌ترین خطای صوتی پاناسونیک است که معمولاً نشان‌دهنده سوختگی آی‌سی صدا یا وجود ولتاژ DC در مسیر خروجی است. رفع ارور F61 پاناسونیک تقریباً همیشه نیازمند باز کردن دستگاه، تست مدار خروجی و در صورت لزوم تعویض آی‌سی آمپلی‌فایر است.
•
• خطای F76: این خطا معمولاً مربوط به مدار تغذیه (Power Supply) یا خط ارتباطی بین برد پاور و برد اصلی (Main Board) است. اگر دستگاه نتواند ولتاژهای پایدار لازم را تأمین کند، بلافاصله با این کد از کار می‌افتد.
• خطای OVERLOAD: این خطا زمانی ظاهر می‌شود که دستگاه بار اضافی بیش از حد (اغلب به دلیل استفاده از بلندگوهای غیرمجاز با امپدانس پایین یا اتصالی در سیم‌کشی) را روی خروجی‌های خود حس می‌کند.

نکته فنی: برای انجام موفق تعمیر پروتکت سینمای خانگی پاناسونیک، تکنسین باید علاوه بر تعویض قطعات سوخته، مدار محافظ (Protection Circuit) را نیز تست کند؛ چرا که در برخی مدل‌های پاناسونیک، حتی پس از تعویض قطعه سوخته، اگر مدار تشخیص خطا ریست نشود، دستگاه همچنان کد خطا را نمایش می‌دهد.

 دستگاه شما در خطر سوختگی بیشتر است!

تکرار تلاش برای روشن کردن دستگاه در حالت پروتکت می‌تواند باعث آسیب جبران‌ناپذیر به برد اصلی شود. همین حالا برای عیب‌یابی دقیق و تعمیر تخصصی، با کارشناسان اگنش تماس بگیرید یا درخواست خود را آنلاین ثبت کنید تا در اسرع وقت ترتیب اقدامات لازم داده شود.

 ثبت درخواست تعمیر آنلاین |  تماس مستقیم با کارشناسان

۲. علت‌های اصلی سوختگی آمپلی‌فایر و رفتن به حالت پروتکت

الف) اتصالی و نیم‌سوزی در سیم‌کشی و بلندگوها

اصلی‌ترین دلیل فعال شدن حالت حفاظتی (پروتکت) در دستگاه‌های صوتی، ایراد در بخش‌های خروجی صدا یا اتصالات تغذیه است. در فرایند تعمیر پروتکت سینمای خانگی، بررسی این اتصالات همواره نخستین گام عیب‌یابی محسوب می‌شود که در ادامه دو نمونه رایج آن را بررسی می‌کنیم:

• اتصال کوتاه (Short Circuit) در کابل‌ها و سیم‌کشی: اگر دو رشته سیم مثبت و منفی بلندگو به دلیل فرسودگی عایق یا لخت بودن به یکدیگر متصل شوند، امپدانس (مقاومت) خروجی به شدت افت می‌کند. در این حالت، آمپلی‌فایر برای جبران، جریان بسیار بالایی می‌کشد و مدار محافظ (Protect) بلافاصله فعال می‌شود تا از سوختن آی‌سی پاور یا ترانزیستورهای خروجی جلوگیری کند.

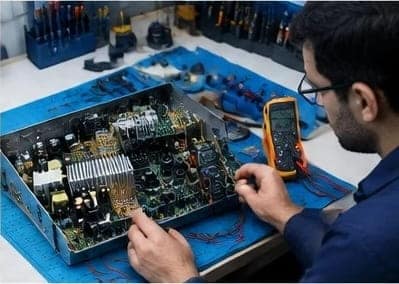

 نکته فنی تکنسین‌های اگنش: همیشه قبل از دست به کار شدن برای تعمیر پروتکت سینمای خانگی یا تعویض قطعات برد، سیم‌کشی بلندگوها را با یک مولتی‌متر در حالت تست مقاومت (اهم‌سنجی) بررسی کنید تا مطمئن شوید اتصالی در کابل‌ها وجود ندارد. در بسیاری از موارد، کابل‌ها هنگام جابه‌جایی دستگاه، در زیر فرش یا لابه‌لای مبلمان له شده و باعث اتصالی می‌شوند.

• عدم تطابق امپدانس و سیم‌کشی غیراستاندارد: یکی دیگر از علت‌های رایج بروز خطای پروتکت، استفاده از بلندگوهایی با امپدانس پایین‌تر از حد مجاز دستگاه (مثلاً ۴ اهم به جای ۸ اهم) یا بستن غیرتخصصی ترمینال‌های پیچی است. این کار بار اضافی و کشنده‌ای به طبقه خروجی تحمیل کرده و دستگاه را مستقیماً وارد حالت محافظت می‌کند.

 الگوی خدمات اگنش برای «رفع اتصالی و تعمیر پروتکت سینمای خانگی

ب) سوختن آی‌سی یا ترانزیستورهای خروجی آمپلی‌فایر (Power IC / MOSFETs)

در مدل‌های سونی و پاناسونیک، سوختن آی‌سی‌های هیبریدی (مانند سری STK) باعث نشت ولتاژ DC به خروجی می‌شود. توجه داشته باشید که در برخی موارد، این آسیب می‌تواند با مشکلاتی مشابه در تلویزیون‌ها، یعنی عیب‌یابی قطع شدن صدای تلویزیون، ارتباط داشته باشد.

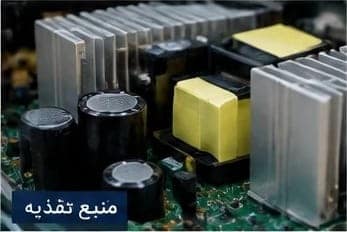

ج) خرابی در بخش تغذیه (Power Supply)

این مورد از رایج ترین دلایلی است که تکنسینها در جریان تعمیر پروتکت سینمای خانگی با آن مواجه میشوند. مشکلات منبع تغذیه مستقیماً مدار محافظ را فعال کرده و از روشن شدن دستگاه جلوگیری میکند.

زیرمجموعه های پرمصرفِ این مشکل را در ادامه بررسی میکنیم:

      الف) سوختگی یا بادکردگی خازنهای الکترولیت در بخش پاور

خازنهای نزدیک به هیتسینک و ترانسفورماتور، به دلیل حرارت مداوم، اولین قطعاتی هستند که از کار میافتند. باد کردن سر خازن، کاهش ظرفیت یا نشتی آن باعث افت ولتاژ خط تغذیه شده و پروتکت فعال میشود.

      ب) خرابی دیودهای شاتکی (Schottky Diode) و رگولاتورهای ولتاژ

در صورت اتصالی یا افت راندمان در این قطعات، ولتاژ خروجی از محدوده مجاز خارج شده و مدار محافظ برای جلوگیری از آسیب به برد اصلی، دستگاه را خاموش میکند.

     ج) قطعی در زمین (GND) یا اتصال کوتاه در خطوط تغذیه

در صورتی که مسیر GND برد پاور دچار قطعی، اکسیداسیون یا اتصالی شود، ولتاژ ذکر شده در خطوط تغذیه به درستی تأمین نمیشود و مدار محافظ برای محافظت از برد، جریان را قطع میکند.

نکته تخصصی برای تکنسینها و کاربران فنی: چک کردن سالم بودن پل دیود (Bridge Rectifier)، خازنهای Bulk و مدار PFC (اصلاح ضریب توان) در برد پاور، اولین قدم در این بخش است؛ چرا که بسیاری از کدهای خطای پروتکت ریشهای جز اینها ندارند و بدون بررسی این قطعات، هزینه تعمیر پروتکت سینمای خانگی به اشتباه چند برابر میشود.

اطمینان از سلامت قطعات با ابزار تخصصی

تیم فنی ما در اگنش برای تعمیر پروتکت سینمای خانگی از مولتی متر دیجیتال و تستر اختصاصی خازن استفاده میکنند. بررسی دقیق بخش پاور (PSU) پیش از تعویض آیسی های اصلی، جلوی هزینه های اضافی و بازگشت مجدد عیب را میگیرد.

نکته تخصصی: اگر هنگام اتصال دستگاه به برق، چراغ استندبای (Standby) روشن می شود اما پس از فشردن دکمه پاور، بلافاصله خاموش شده و به حالت پروتکت میروید، به احتمال ۸۰ درصد مشکل از خازن های پاور یا دیودهای پل یکسوساز است.

د) از کار افتادن فن خنک‌کننده (Cooling Fan)

 فن خنک‌کننده (Cooling Fan) وظیفه دارد دمای آی‌سی تقویت‌کننده، هیت‌سینک و سایر قطعات حساس دستگاه را در محدوده ایمن نگه دارد. سیستم‌های صوتی سونی و پاناسونیک در برخی مدل‌ها به مدار تشخیص سرعت فن مجهز هستند؛ بنابراین اگر فن به‌دلیل تجمع گردوغبار، گیرکردن پره‌ها یا سوختن موتور از کار بیفتد، دستگاه برای جلوگیری از حالت محافظ (Protect) می‌شود.

در چنین شرایطی ممکن است دستگاه پس از چند ثانیه خاموش شود یا کد خطایی مانند F61 را نمایش دهد. البته تفسیر این کد به مدل و ساختار مدار دستگاه بستگی دارد و لزوماً به معنای خرابی مستقیم فن نیست؛ خرابی آی‌سی خروجی، اتصال کوتاه در بلندگوها یا ایراد بخش تغذیه نیز می‌تواند چنین خطایی ایجاد کند.

در فرایند تعمیر پروتکت سینمای خانگی، تکنسین باید ابتدا آزاد بودن حرکت پره‌های فن، سلامت موتور، ولتاژ تغذیه و مسیر تشخیص دور آن را بررسی کند. تمیزکردن فن و هیت‌سینک، ترمیم اتصالات یا تعویض فن معیوب می‌تواند مشکل را برطرف کند؛ اما در صورت تداوم خطای پروتکت، بررسی آی‌سی خروجی و مدار پاور نیز ضروری است.

ه) لحیم‌مردگی و قطعی متالیزه برد

یکی از دلایل “مزمن” و پیچیده که تکنسین‌ها در فرایند تعمیر پروتکت سینمای خانگی با آن روبرو هستند، ایجاد لحیم‌سردی (Dry Joint) است. بردهای دستگاه‌های سینمای خانگی به دلیل کارکرد طولانی‌مدت در دماهای بالا، تحت تنش حرارتی مداوم قرار دارند. این حرارت باعث می‌شود لحیم در نقاط حساس، به‌ویژه در پایه‌های آی‌سی پاور، ترانزیستورهای درایور و چوک‌های خروجی، به‌تدریج دچار ترک‌های میکروسکوپی یا جداشدگی شود.

• پیامد فنی: این جداشدگی‌ها باعث می‌شوند اتصالات به‌صورت لحظه‌ای یا متناوب قطع و وصل شوند. در نتیجه، مدار محافظ (Protection) دستگاه بدون دلیل مشخص و به‌صورت رندوم فعال شده و سیستم خاموش می‌شود.
• قطعی‌های متالیزه (Via Breakage): در موارد شدیدتر، حرارت زیاد باعث آسیب به خطوط متالیزه برد می‌شود (قطع شدن ارتباط بین لایه‌های برد). این مشکل می‌تواند منجر به ایجاد نویز در صدا یا فعال‌سازی خطاهای کاذب شود.

نکته تخصصی تعمیرات: تشخیص لحیمِ سرد (Cold Solder Joint) معمولاً به تجربه، نور مناسب و ابزار بزرگ‌نمایی (لوپ/میکروسکوپ) نیاز دارد. در فرایند تعمیر حرفه‌ای پروتکت سینمای خانگی، تکنسین‌های اگنش پس از شناسایی نقاط دارای لحیم سرد، با استفاده از هویه هوای گرم و قلع/فلاکس استاندارد، عملیات ری‌سولد (Re-solder) را انجام داده و در صورت نیاز مسیرهای آسیب‌دیده را ترمیم می‌کنند. این اقدام موجب پایداری بیشتر اتصالات و کاهش احتمال بازگشت مجدد خطای پروتکت می‌شود.

۳. مراحل گام‌به‌گام عیب‌یابی و تست توسط کاربر (پیش از ارسال به تعمیرگاه)

قبل از باز کردن دستگاه، اقدامات اولیه زیر را انجام دهید:

1. تست قطع اتصالات (Isolation Test):

   • دستگاه را خاموش کرده و از پریز برق بکشید.
   • کلیه سیم‌های باندها، ساب‌ووفر و کابل‌های AUX/HDMI/Optical را به طور کامل جدا کنید.
   • دستگاه را بدون هیچ اتصالی روشن کنید. اگر خطا برطرف شد، مشکل در سیم‌کشی یا سوختگی یکی از اسپیکرها است.
2. بررسی امپدانس اسپیکرها:

   • با یک مولتی‌متر در حالت اهم‌متر، مقاومت تک‌تک بلندگوها را اندازه بگیرید. امپدانس بلندگو باید با مقدار درج شده در پشت دستگاه (معمولاً ۳ تا ۸ اهم) همخوانی داشته باشد. مقاومت صفر یعنی سیم‌پیچ سوخته و اتصالی دارد.
3. ریست فکتوری (Factory Reset):

   • در برخی مدل‌های سونی با نگه داشتن همزمان دکمه‌های Power و Stop برای چند ثانیه سیستم ریست می‌شود که در صورت وجود خطاهای نرم‌افزاری موقت کارساز است.

۵. نکات طلایی برای جلوگیری از سوختگی مجدد سینمای خانگی

• رعایت فاصله و تهویه: سینمای خانگی یا ساندبار را در فضاهای بسته و بدون جریان هوا (مانند داخل کشو یا کمدهای بسته میز تلویزیون) قرار ندهید.
• استفاده از محافظ برق استاندارد: نوسانات برق از عوامل اصلی آسیب به بردهای تغذیه و تقویت‌کننده است.
• پرهیز از استفاده طولانی در ولوم حداکثری (Max Volume): فشار مداوم باعث دیستورشن (Distortion) صدا و داغ شدن بیش از حد طبقه خروجی آمپلی‌فایر می‌شود.
• عدم استفاده از باندهای غیرهمسان: هرگز اسپیکرهایی با امپدانس پایین‌تر از حد مجاز دستگاه متصل نکنید.

سوالات متداول:

۱. چرا سینمای خانگی سونی بلافاصله بعد از روشن شدن روی حالت Protect می‌رود؟

این مشکل معمولاً به دلیل اتصال کوتاه در خروجی آمپلی‌فایر، سوختن آی‌سی خروجی یا اختلال در بخش تغذیه رخ می‌دهد و نیاز به تعمیر تخصصی برد صدا دارد.

۲. آیا ارور F61 در پاناسونیک قابل تعمیر است؟

بله؛ رفع ارور F61 پاناسونیک با بررسی مدار خروجی صدا، تست اتصالات بلندگوها و در صورت نیاز تعویض آی‌سی آمپلی‌فایر امکان‌پذیر است.

۳. علت خاموش شدن خودکار سینما خانگی چیست؟

شایع‌ترین علت، فعال شدن مدار محافظ (Protection Mode) به دلیل وجود ولتاژ DC در خروجی، اتصالی بلندگوها یا دمای بیش از حد دستگاه است.

۴. آیا می‌توانم مشکل پروتکت را خودم حل کنم؟

تست‌های اولیه مانند جدا کردن سیم بلندگوها و ریست کردن دستگاه توسط کاربر امکان‌پذیر است؛ اما تعمیر پروتکت سینمای خانگی در سطح برد، نیازمند تجهیزات تخصصی و تکنسین باتجربه است.
