گزارش تخصصی: سرویس کامل، رفع هاله تصویر و تعویض لامپ دیتاپروژکتور (Epson / Sony) سالن آموزشی

۱. شرح مشکل و ایرادات اعلام‌شده توسط مشتری

دیتاپروژکتورهای مورد استفاده در سالن‌های کنفرانس، دانشگاه‌ها و مراکز آموزشی به دلیل ساعات کارکرد طولانی و تهویه مداوم هوا، در معرض استهلاک نوری و حرارتی بالایی قرار دارند. در این نمونه، دستگاه با علائم زیر پذیرش شد:

• افت شدید روشنایی و شفافیت تصویر (Luminance Drop): تصویر حتی در محیط‌های نیمه‌تاریک مات، کدر و کم‌رنگ شده بود.
• ایجاد هاله و لکه‌های رنگی روی پرده (Color Discoloration / Burn): وجود لکه زرد/قرمز (هاله) در گوشه‌ها یا مرکز تصویر که متن‌ها و اسلایدها را ناخوانا می‌کرد.
• صدای بالای فن و آلارم حرارت (Temp / Lamp Indicator): چشمک زدن چراغ هشدار لامپ/دما و خاموش شدن خودکار دستگاه پس از ۲۰ الی ۳۰ دقیقه کارکرد.

۲. ریشه‌یابی و عیب‌یابی فنی (Diagnostic)

الف) تحلیل افت روشنایی

• لامپ‌های متال هالید / UHE دارای طول عمر مفیدی بین ۲۰۰۰ تا ۵۰۰۰ ساعت هستند. پس از پایان عمر مفید، قوس الکتریکی داخل تیوب فرسوده شده و کاتد دچار دوده می‌شود که نتیجه آن افت شدید لومن (شدت نور) است.

ب) تحلیل ایجاد هاله رنگی (مشکلات بخش اپتیک)

• در پروژکتورهای 3LCD (مانند اپسون و سونی): این سیستم‌ها از سه پنل LCD مجزا (آبی، سبز، قرمز) و منشور تریکیوب (Dichroic Prism) استفاده می‌کنند. ورود گرد و غبار، رسوب چربی و حرارت مداوم باعث سوختگی فیلتر پلاریزه (Polarizer Filter)، لکه‌دار شدن آینه‌های دی‌کروئیک یا دفرمه شدن پنل LCD آبی (که حساس‌ترین پنل به حرارت است) می‌شود. نتیجه این اتفاق، پدیده هاله زرد یا لکه سوختگی روی تصویر است.
• در پروژکتورهای DLP: سوختگی کالرویل (Color Wheel) یا آسیب به چیپ DMD (ایجاد نقاط سفید یا سیاه) عامل لکه و به‌هم‌ریختگی رنگ است.

ج) مسدود شدن کانال‌های هوا و فیلترها

• تجمع گرد و غبار غلیظ روی فیلتر ورودی هوا و پره‌های فن‌های حلزونی (Blower Fans)، تخلیه حرارت لامپ را مختل کرده و موجب بالا رفتن دمای کابین نوری و فعال‌سازی ترموستات ایمنی (Thermal Cut-off) شده بود.

۳. مراحل گام‌به‌گام سرویس، تعمیر و کالیبراسیون

مرحله اول: دمونتاژ و غبارزدایی کامل

1. باز کردن قاب دستگاه و تفکیک بردهای الکترونیکی (مین‌برد و برد پاور بالاست/اینورتر لامپ).
2. شستشو یا تعویض فیلترهای هوای ورودی ضد گردوغبار (Dust Filters).
3. سرویس و روان‌کاری فن‌های خنک‌کننده دوربالا و تمیز کردن سنسورهای دورسنج فن (Tachometer Sensors).

مرحله دوم: تعمیر و سرویس تخصصی یونیت اپتیک (Optical Engine)

1. جداسازی ماژول اپتیک (Light Tunnel & Prism Block): باز کردن بلوک اپتیک در محیط استریل و تمیز.
2. بررسی و تعویض فیلتر پلاریزه آسیب‌دیده: تعویض فیلترهای پلاریزه مات یا سوخته (مربوط به کانال رنگی آسیب‌دیده) با قطعه فابریک و اورجینال.
3. پاک‌سازی آینه‌های انعکاسی و لنزها: شستشوی ظریف آینه‌های دی‌کروئیک با محلول‌های نوری بدون الکل غلیظ و دستمال‌های بدون پرز (Lens Paper) برای جلوگیری از خراشیدگی پوشش‌های میکرونی.

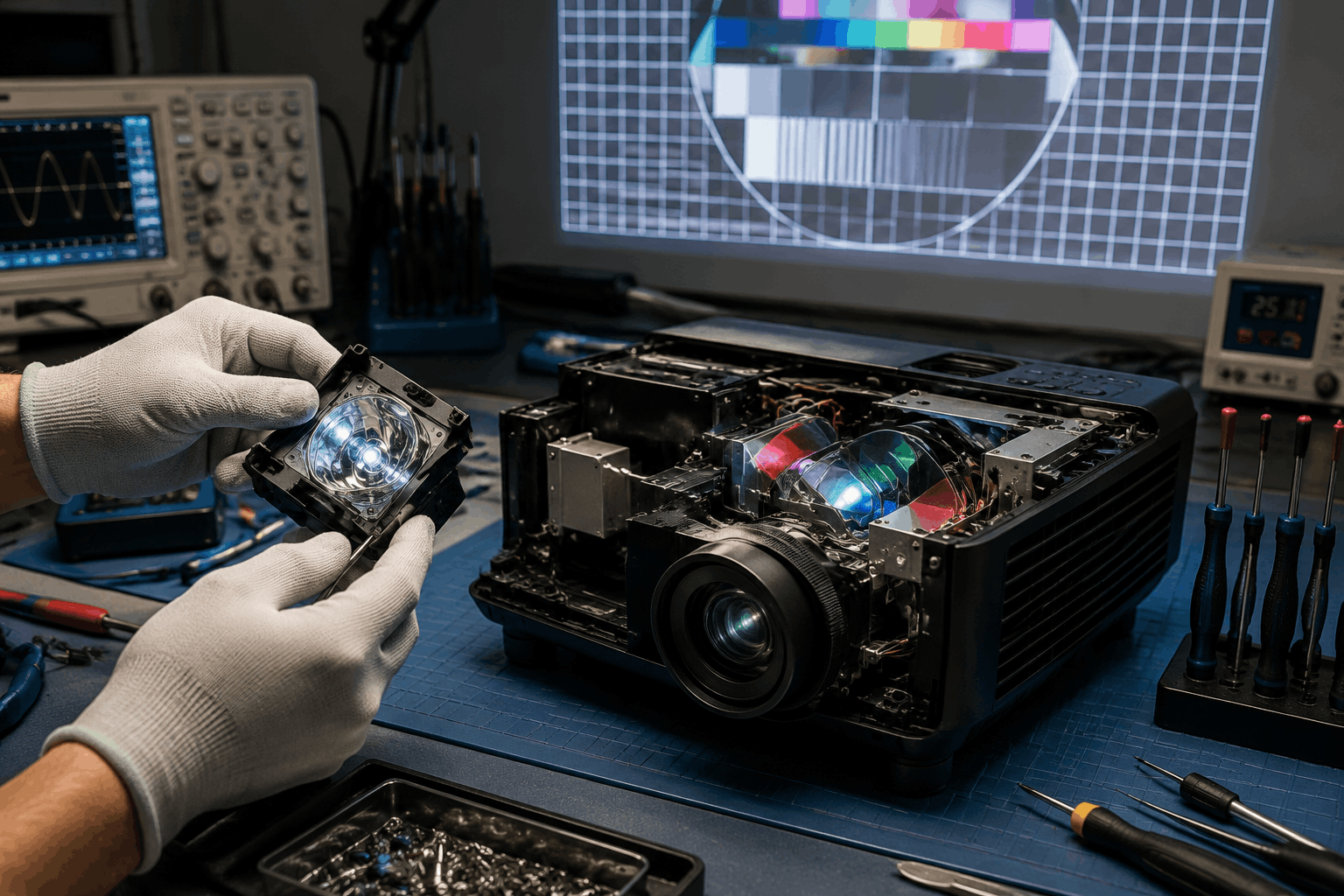

مرحله سوم: تعویض لامپ و اورهال محفظه لامپ

1. خارج کردن ماژول لامپ فرسوده (Housing).
2. نصب برنر (Burner/Bulb) اورجینال متناسب با وات و استاندارد ولتاژ مدار بالاست پروژکتور (استفاده از لامپ‌های OEM مثل Osram / Philips / Ushio جهت تضمین طول عمر و عدم آسیب به بالاست).
3. بررسی سلامت سوکت و کابل‌های فشار قوی جرقه‌زن (Igniter).

مرحله چهارم: مونتاژ، ریست نرم‌افزاری و کالیبراسیون

1. بستن دقیق یونیت‌ها و بالانس محورهای اپتیکی جهت جلوگیری از بلور شدن حاشیه‌ها (Corner Focus Issues).
2. ریست کردن شمارنده ساعت کارکرد لامپ (Lamp Hour Counter) در منوی سرویس دستگاه.
3. تنظیم و کالیبراسیون رنگ، کنتراست و فوکوس با پترن‌های استاندارد تست تصویر.

۴. تست نهایی و کنترل کیفیت (QC)

• تست استرس حرارتی: روشن نگه‌داشتن ممتد دستگاه به مدت ۲ الی ۳ ساعت در حداکثر روشنایی (High Brightness Mode) جهت اطمینان از عملکرد پایدار مدار خنک‌کننده.
• تست یکنواختی رنگ (Color Uniformity): بررسی خروجی تصویر روی پس‌زمینه‌های یکدست سفید، خاکستری، قرمز، آبی و سبز برای اطمینان از رفع کامل هرگونه هاله و لکه.
• تست وضوح متنی: بررسی فونت‌های ریز در ۴ گوشه تصویر برای اطمینان از عدم اعوجاج لنز.

۵. نکات کلیدی برای افزایش طول عمر ویدئو پروژکتورهای آموزشی/اداری

1. سرویس دوره‌ای فیلترها: در محیط‌های پرتردد آموزشی، فیلتر هوا باید هر ۲۰۰ تا ۳۰۰ ساعت با جاروبرقی یا هوای فشرده بادگیری شود.
2. عدم قطع مستقیم برق: هرگز پروژکتور را مستقیماً از کلید پریز یا محافظ برق خاموش نکنید؛ دستگاه نیاز دارد تا فن‌ها پس از خاموشی حداقل ۱ تا ۳ دقیقه کار کنند تا حرارت باقیمانده لامپ دفع شود.
3. استفاده از حالت اقتصادی (Eco Mode): استفاده از حالت Eco در کلاس‌ها و اتاق‌های جلساتی که نور محیط کنترل‌شده است، می‌تواند طول عمر لامپ را بین ۳۰ تا ۵۰ درصد افزایش دهد و حرارت سیستم اپتیک را به شدت کاهش دهد.
