صفحه پروژه: ترمیم فلت و رفع خطوط عمودی پنل OLED سونی ۶۵ اینچ با فناوری باندینگ
📋 شناسنامه و مشخصات فنی پروژه
| مشخصه | جزئیات |
|---|---|
| دستگاه | تلویزیون هوشمند سونی براویا (Sony Bravia) |
| مدل دقیق | KD-65A80J (پنل 4K OLED) |
| نوع ایراد | آبخوردگی جزئی، قطعی تصویر در یکسوم سمت چپ و ایجاد خطوط عمودی رنگی |
| فناوری مورد استفاده | دستگاه پیشرفته اتوباندینگ (TAB / COF Bonding Machine) |
| قطعات مصرفی | فلت رابط COF اورجینال سونی + چسب رسانای انحصاری ACF Tape |
| مدت زمان عیبیابی و تعمیر | ۲۴ ساعت کاری |
| وضعیت گارانتی پس از تعمیر | ۶ ماه ضمانت کتبی عملکرد پنل و فلتهای تعویضشده |
🔍 شرح مشکل اولیه از زبان مشتری

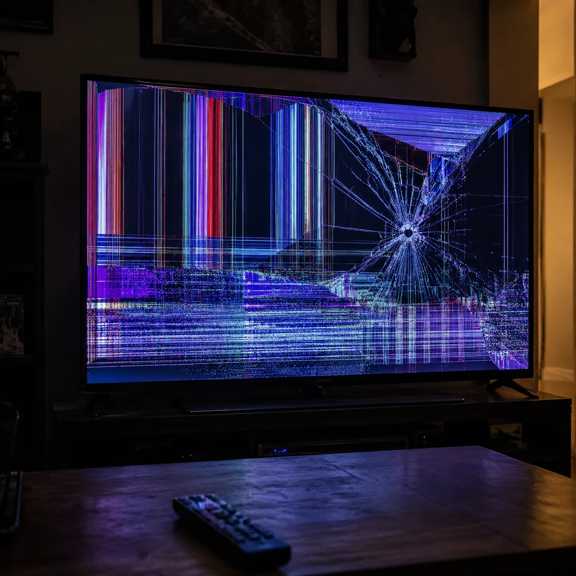

دستگاه پس از نظافت با شوینده نامناسب و نفوذ مایع از لبه پایینی قاب، ابتدا دچار لرزش تصویر و خطوط موازی شده و پس از چند روز، یکسوم سمت چپ نمایشگر کاملاً سیاه شده و خطوط عمودی رنگی ضخیمی روی تصویر باقی مانده بود. طبق بررسی سایر مراکز تعمیراتی غیرتخصصی، به مشتری اعلام شده بود که پنل غیرقابلتعمیر است و کل ماژول نمایشگر باید با هزینهای معادل ۸۰٪ قیمت دستگاه تعویض شود.
⚙️ تحلیل مهندسی اگنش: چرا خطوط عمودی ایجاد میشوند؟
در پنلهای OLED و LED، انتقال سیگنال تصویر از برد آدرس (Source Board) به شیشه پنل توسط کابلهای نواری مینیاتوری بسیار حساسی به نام COF (Chip on Film) انجام میشود.
نفوذ حتی چند قطره مایع تمیزکننده باعث بروز پدیده الکترولیز، اکسیداسیون پایهها و اتصال کوتاه در محل اتصال فلت به گلس میگردد. در اثر این فرایند:
- ارتباط دیتای خطوط اسکن عمودی قطع میشود.
- چیپست پردازشگر روی فلت به دلیل داغشدن میسوزد.
- خطوط سیاه یا رنگی روی پنل شکل میگیرند.
نکته کلیدی: بر خلاف تصور رایج، در صورتی که ساختار شیشهای پنل دچار شکستگی یا تَرَک فیزیکی نشده باشد، بیش از ۸۵٪ پنلهای آبخورده با فناوری باندینگ قابل احیا هستند.
🛠️ مراحل گامبهگام فرایند تعمیر در آزمایشگاه اگنش
۱. دمونتاژ در اتاق تمیز (Clean Room Environment)
به دلیل حساسیت فوقالعاده پنلهای OLED ۶۵ اینچی و ضخامت بسیار کم لایهها، قاب و پنل در محیطی فاقد گردوغبار باز شده و مدارها بررسی شدند.
۲. تست میکروسکوپی و عیبیابی دقیق (Optical Inspection)
با استفاده از میکروسکوپهای صنعتی HD، نقطه دقیق خوردگی مدارهای مسی روی گلس و سوختگی آیسی فلت COF شماره ۳ شناسایی شد.
۳. جداسازی فلت آسیبدیده و پاکسازی گلس (Delamination & Cleaning)
فلت آسیبدیده با حرارت کنترلشده جدا شد. سپس بقایای اکسیداسیون و چسب کهنه با حلالهای مخصوص و امواج اولتراسونیک کاملاً پاکسازی شدند تا سطح شیشه به ضریب هدایت استاندارد بازگردد.

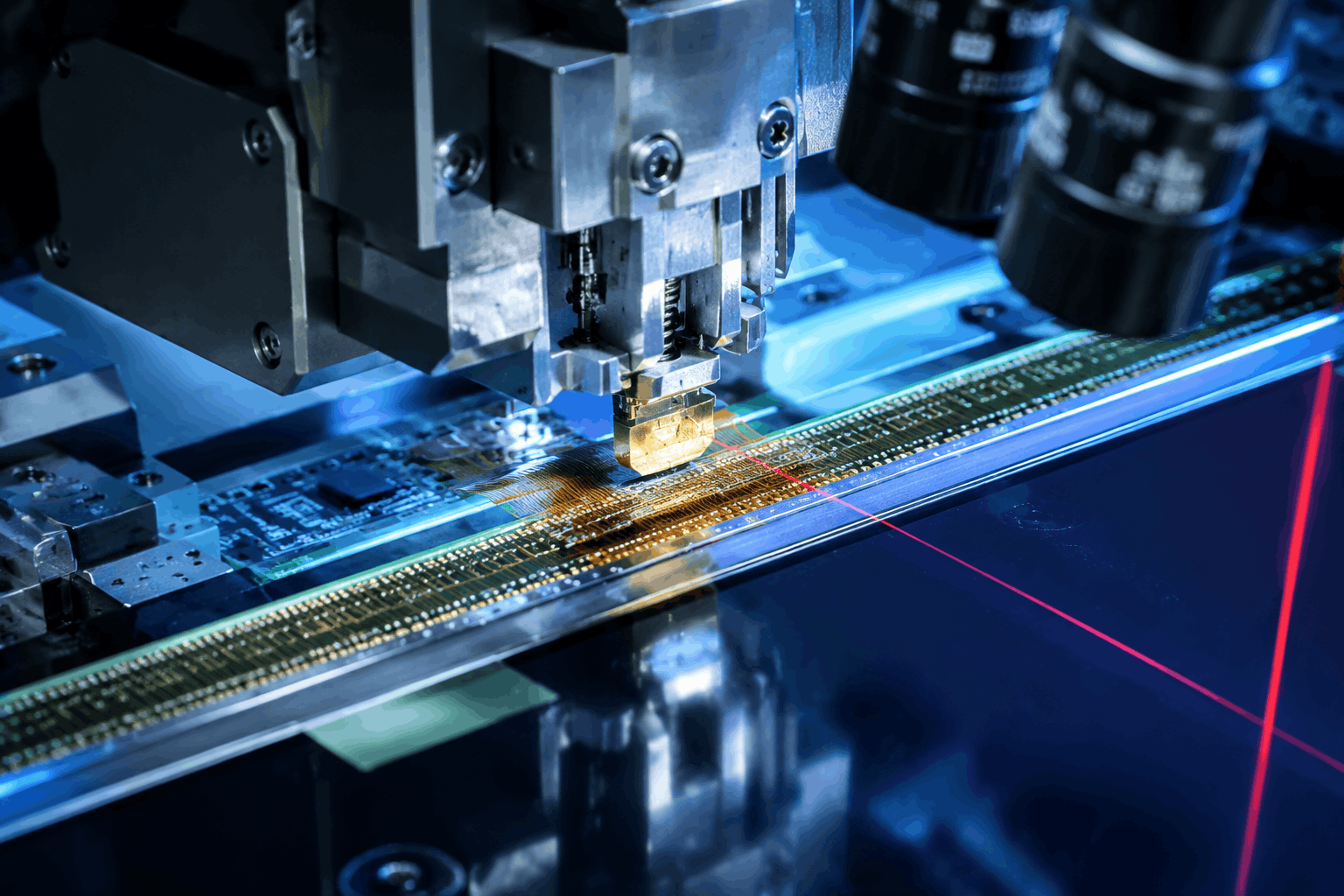

۴. اتصال فلت جدید با دستگاه باندینگ (ACF Bonding Process)
- یک عدد کابل COF اورجینال سونی (مطابق پارتنامبر دقیق کارخانه) جایگزین گردید.
- چسب الکتریکی ناهمسانگرد (ACF Tape) با میکرومتر در محل اتصال قرار داده شد.
- هد ترمود دستگاه باندینگ اگنش با اعمال فشار میکرونی و حرارت دقیق (Thermal Compression)، پایههای فلت را که ضخامتی کمتر از تار مو دارند با دقت میکرومتری روی پایههای گلس فیکس و متصل کرد.
۵. تستهای عملکردی و کنترل کیفیت (QC)
- تست تراز رنگ و پیکسل: بررسی عدم وجود پیکسل سوخته یا اعوجاج رنگی در الگوهای RGB و Grayscale.
- تست پایداری حرارتی (Burn-in Test): کارکرد ممتد ۸ ساعته با پخش محتوای 4K HDR جهت اطمینان از خنککاری و عدم ناپایداری چیپ COF.
🏁 نتیجه نهایی پروژه
پنل OLED بدون نیاز به تعویض کامل، با صرفهجویی بیش از ۷۰ درصدی در هزینهها نسبت به خرید پنل جدید، به کیفیت تصویر اولیه بازگشت و پس از تأیید واحد کنترل کیفیت مهندسی اگنش، همراه با ضمانتنامه کتبی تحویل مشتری شد.
💡 سوالات متداول درباره این پروژه
آیا تعمیر پنل با دستگاه باندینگ دائمی است؟
بله؛ در صورتی که فلت نو و چسب ACF با استاندارد کارخانهای نصب شوند و مجدداً مایعات به پنل نفوذ نکند، عمر فلت باندینگشده تفاوتی با پنل فابریک نخواهد داشت.
چه زمانی پنل دیگر قابل تعمیر نیست؟
اگر شکستگی، ترک، ضربه فیزیکی به شیشه وارد شده باشد یا سوختگی داخلی سلولهای OLED (پیکسلهای فیزیکی) رخ داده باشد، پنل باید تعویض شود.
